IMAO今尾形狀固定夾具

日期：2025-04-28 03:01

瀏覽次數：107

摘要：“形狀固定夾具”是應對復雜形狀時夾口可換型自行加工類夾具。夾口可交換，是一款既可從外側又可從內側固定住工件的多功能夾具。推薦應用于多工件同時裝夾、應急工件的加工。

形狀固定夾具

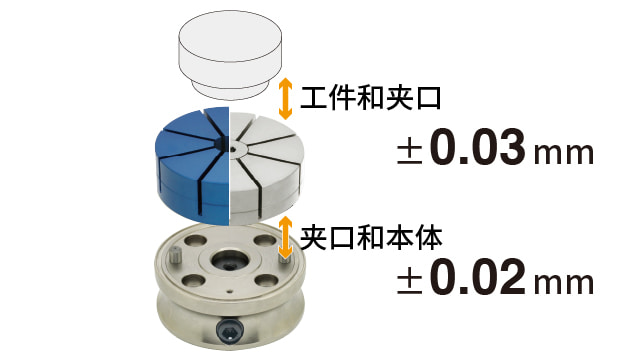

“形狀固定夾具”是應對復雜形狀時夾口可換型自行加工類夾具。

夾口可交換，是一款既可從外側又可從內側固定住工件的多功能夾具。推薦應用于多工件同時裝夾、應急工件的加工。

產品視頻

※此視頻非靜音視頻，播放時請注意音量等。

外形用

行程：直徑0.3mm

使用扳手進行擰緊，夾口的中央就會被拉緊，夾口從8個方向開始同時往中央收縮。

夾緊力

夾口直徑	Max.夾緊力
φ65mm	4.5kN
φ90mm	7kN
φ120mm	10kN
φ160mm	12kN

1.準備專用夾口
2.夾口隨工件形狀加工
3.安裝工件
4.扳手鎖緊

內形用

行程：直徑0.3mm

使用扳手進行擰緊，擴張螺栓就會被收緊，夾口從中央開始同時往8個方向擴張。

夾緊力

夾口直徑	Max.夾緊力
φ65mm	4.5kN
φ90mm	7kN
φ120mm	10kN
φ160mm	10kN

1.準備專用夾口
2.夾口隨工件形狀加工
3.安裝工件
4.扳手鎖緊

使用示例

薄壁工件的夾緊
使用內形固定夾口

通過8等分夾口的設計可以分散夾緊時的應力，可以對應薄壁工件。
※ 參考夾具的能力線圖，管理扭矩扳手的扭矩用于控制夾緊力。

多工件同時裝夾
使用外形固定夾口

簡潔圓柱型設計，可以在有限的空間內配置多個夾具。

現有設備的組合使用
使用外形固定夾口

通過安裝在底板上，無需拆除現有機床上配置的虎鉗，就能對應異形工件的加工。

車床加工
使用外形固定夾口

卡盤比較難裝夾的工件也能通過此夾具實現夾緊。

應用實例

用5軸加工中心同時加工多個工件！

由于夜間也能夠繼續加工，反應過來時工作已經完成了。

《近畿工業株式會社（Kinki Industrial Co., Ltd.）》
以液壓缸零件為主的加工各種金屬零件的公司。公司所在地為日本大阪府東大阪市。5軸加工中心以及*新CNC數控機床等，擁有種類齊全的機械設備和扎實的技術能力，為客戶提供高品質的加工品。同時，超過80家合作企業所建構的企業網絡可以根據客戶的要求進行適合的材料選擇，加工，組裝，致力于建立綜合型的“提案型企業”。

實例詳情PDF下載
